Ferme de la Josiere, Chaucre
La convention de mise à disposition de la troisième toiture a été signée le 14 décembre 2020 avec la ferme de « La Josière » qui construisait l’extension d’un hangar. La puissance de cette installation est de 22,5 kWc. L’installation photovoltaïque figurait au permis de construire et n’avait donc pas besoin d’une autorisation complémentaire de l’urbanisme.

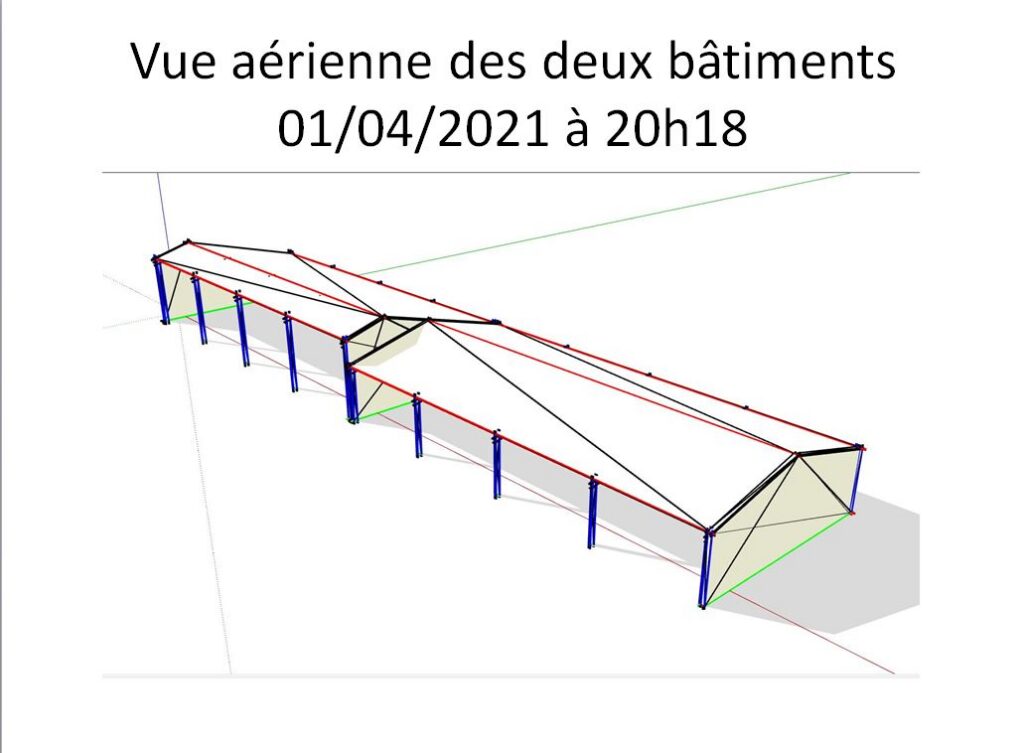

L’installation est exposée sud est. Le pan de la nouvelle toiture est différent de l’ancienne ce qui provoque ces ombres portées sur la surface à équiper de PV. En fonction des plans de toitures, l’apparition d’ombres portées se fera en fin de journée.

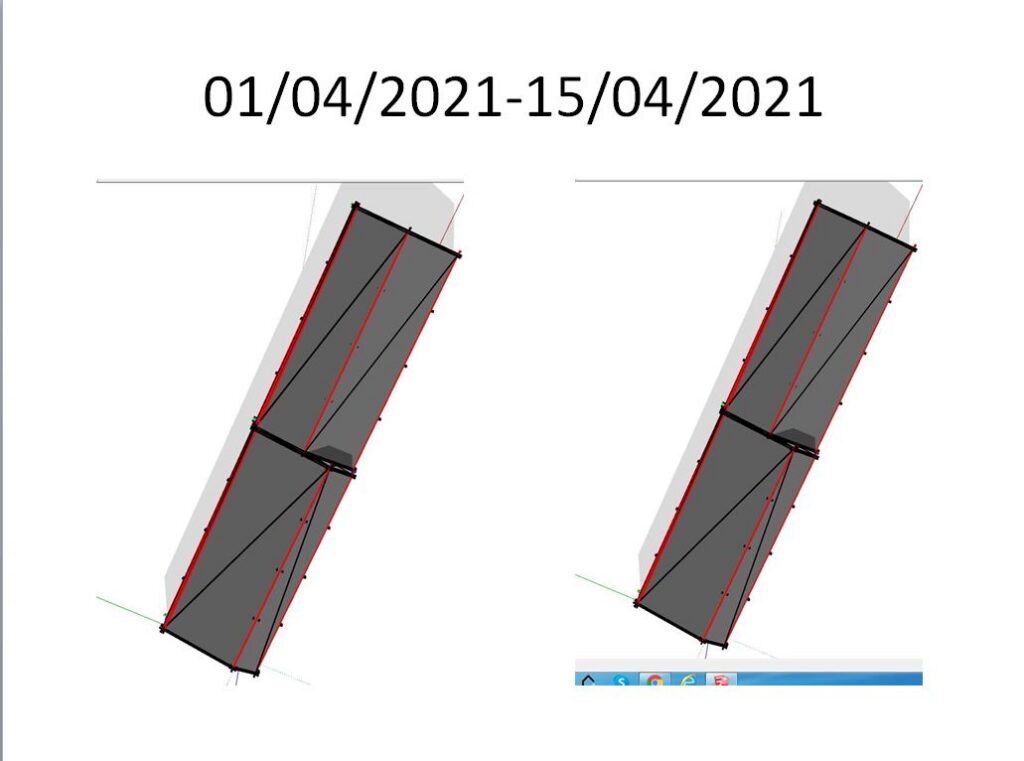

Pour optimiser notre installation malgré ces ombres, nous avons relevé le 1er et le 15 de chaque mois grâce au logiciel Sketchup l’ombre portée au coucher du soleil et l’heure de début de l’ombre, soit 30 mesures. Ensuite, nous avons analysé l’amplitude de ces données à une période (fin de journée) où l’installation photovoltaïque ne donne plus que 15 % de sa puissance.
Est-ce que l’apparition de ces ombres a une réelle incidence sur l’ensemble de la production ? Nous pensons que nous gagnerions beaucoup à supprimer la première rangée de panneaux photovoltaïques près du pignon de l’ancien bâtiment mais demandons confirmation à la société SunPvconsult, Monsieur Thomas Lacaille, qui valide notre étude un peu empirique.
De toute façon, les onduleurs SMA embarquent une nouvelle technologie « Shadefix » qui réglerait le problème d’une façon logicielle et gratuite permettant ainsi d’optimiser la production en cas d’ombres portées.
Notre expérience sur les deux précédents chantiers, ainsi que l’implication totale des propriétaires, nous a permis de réaliser ce chantier de manière optimale.
L’injection de l’électricité produite a débuté le 10 novembre 2021 soit 11 mois seulement après la signature de la convention.
Quelques données techniques
| Nombre de panneaux photovoltaïques | 55 |
| Surface totale | 170 m² |
| Marque des panneaux | Risen |
| Modèle | RSM 120-6 340 |
| Puissance unitaire | 340 Wc |
| Puissance de l’installation | 22000 Wc |
| Marque de l’onduleur | SMA Tripower |
| Modèle de l’onduleur | 20000TL |
| Puissance de l’onduleur | 20400 |
| Système d’intégration | Bac acier |
| Mode d’intégration | Surimposition |
| Marque des fixations | Jorisolar |
| ETN des fixations | L15CC032 |
